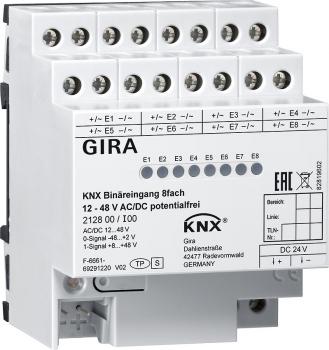

KNX Bin_reingang 8fach 12 - 48 V AC DC potenzialfrei REG plus REG-Bin_reing_nge zum Anschluss von Kontakten. Die Schaltvorg_nge von Kontakten (z. B. W_chter bzw. Taster) werden in KNX Telegramme umgesetzt. Die Eing_nge k_nnen dabei unabh_ngig voneinander verschiedenen Funktionen zugeordnet oder gesperrt werden. Signalanzeige Ÿber gelbe Status-LED m_glich. Merkmale: Jeder Eingang verfŸgt Ÿber den vollen Funktionsumfang. Alle kanalorientierten Funktionen lassen sich separat fŸr jeden Eingang parametrieren. Aktiv sendende Telegramme der Eing_nge lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verz_gern. Entprellzeit und Telegrammratenbegrenzung konfigurierbar. Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie, Wertgeber und Impulsz_hler zu den Eing_ngen. Sperrobjekt zum Sperren einzelner Eing_nge (Polarit_t des Sperrobjekts einstellbar) fŸr die Funktionen Schalten, Dimmen, Jalousie und Wertgeber. Verhalten bei Busspannungswiederkehr fŸr jeden Eingang separat parametrierbar. Funktion Schalten: zwei unabh_ngige Schaltobjekte fŸr jeden Eingang vorhanden (Schaltbefehle sind einzeln parametrierbar), Befehl bei steigender und fallender Flanke unabh_ngig einstellbar (EIN, AUS, UM, keine Reaktion), unabh_ngiges zyklisches Senden der Schaltobjekte in Abh_ngigkeit der Flanke oder in Abh_ngigkeit des Objektwerts w_hlbar. Funktion Dimmen: Einfl_chen- und Zweifl_chenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden m_glich. Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step oder Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar (nur bei Step - Move - Step), Lamellenverstellzeit einstellbar. Funktion Wertgeber: Flanke (Taster als Schlie§er, Taster als …ffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster Ÿber langen Tastendruck fŸr Wertgeber m_glich, Lichtszenennebenstelle mit Speicherfunktion auch Speicherung der Szene ohne vorherigen Abruf m_glich. Funktion Impulsz_hler: Z_hlintervall einstellbar, Flanke (Z_hlen bei steigender Flanke, Z_hlen bei fallender Flanke, Z_hlen bei steigender und fallender Flanke) parametrierbar, Anzahl der erforderlichen Impulse am Eingang parametrierbar, Anzahl der erforderlichen Z_hlimpulse fŸr eine Z_hler_nderung parametrierbar, Jeder Eingang beinhaltet einen Hauptz_hler und einen Zwischenz_hler, Hauptz_hler und Zwischenz_hler k_nnen getrennt voneinander als Vorw_rts- oder RŸckw_rtsz_hler arbeiten, Start- und Endwerte der Z_hler k_nnen Ÿber Parameter oder Kommunikationsobjekt vorgegeben werden, Abfrage Z_hlerstand Ÿber KNX oder automatisch, Verhalten nach Ablauf des Z_hlers ist parametrierbar, Impulsz_hler Ÿber KNX zurŸcksetzten (Z_hler-Reset). Der Bin_reingang hat acht voneinander unabh_ngige Eing_nge an die elektrische Signale im Spannungsbereich von 12 bis 48 V angeschlossen werden. Auswertung von Gleichspannungssignale (DC) oder Wechselspannungssignale (AC). Der Bin_reingang stellt eine separate DC 24 V Hilfsspannung (SELV) fŸr den Anschluss potenzialfreier Kontakte zur VerfŸgung. Statusmeldung bei Fehler mit der Hilfsspannung auf den Bus absetzbar. Anschluss von Z_hlern mit S0-Schnittstelle m_glich (z. B. Energie-, Gas-, Wasserz_hler).Bin.in.8g 12-48V AC DC DRA KNX KNX binary input 8-gang 12 - 48 V AC DC zero-voltage DRA plus DRA binary inputs for connecting contacts. The switching processes of contacts (e.g. sentinels buttons) are converted to KNX telegrams. The inputs can be assigned various functions or blocked independently of each other in the process. Signal display possible via yellow status LEDs. Features: - Each input has full function. All channel-oriented functions can be parameterised separately per input. - Actively transmitting telegrams of inputs can be delayed globally based on bus voltage return or ETS programming. - Debounce and telegram rate limit are configurable. - Free assignment of the functions switching, dimming, blind, value transmitter and pulse counter to the inputs. - Blocker for blocking individual inputs (polarity of the blocking object adjustable) for the functions switching, dimming, blind and value transmitter. - Behaviour upon bus voltage recovery can be configured separately for each input. - Switching function: Two independent switching objects are available for each input (switching commands can be individually configured), command for leading and trailing edge can be set independently (ON, OFF, CHANGE, no reaction), independent cyclical transmission of the switching object depending on the edge or depending on the object value can be selected. - Dimming function: single and double-surface operation, time between dimming and switching and dim-step size can be set, telegram repetition and stop-telegram transmission possible. - Blind function: Command can be set with rising edge (no function, UP, DOWN, CHANGE), operating concept can be configured (Step - Move - Step or Move - Step), time between short and long-term operation can be set (only with Step - Move - Step), slat adjustment time can be set. - Value transmitter function: edge (button as NO contact, button as NC contact, switch) and value with edge can be configured, value adjustment with button by pressing and holding button for value transmitters possible, light scene auxiliary unit with memory function and saving of the scene without previously calling up is possible. - Pulse counter function: Counting interval is adjustable, edges (counting with leading edge, counting with trailing edge, counting with leading and trailing edge) are programmable, number of pulses required at the input can be configured, number of required counts for a counter change can be configured, each input includes a main counter and an intermediate counter, main counter and intermediate counter can operate separately from each other as a forward or reverse counter, start and end values of the counter can be set via parameter or communication object, count status can be read via KNX or automatically, performance after counter operation is programmable, reset pulse counter via KNX (counter reset). - The binary input has eight independent inputs in the voltage range of 12 to 48 V that are connected to the electrical signals. - Evaluation of direct current voltage signals (DC) or alternating current voltage signals (AC). - The binary input has a separate 24 V DC auxiliary voltage (SELV) available for connecting zero-voltage contacts. - Status message in case of error with the auxiliary voltage on the bus can be removed. - Possibility to connect meters with S0 interface (e.g. energy, gas, water meter).
