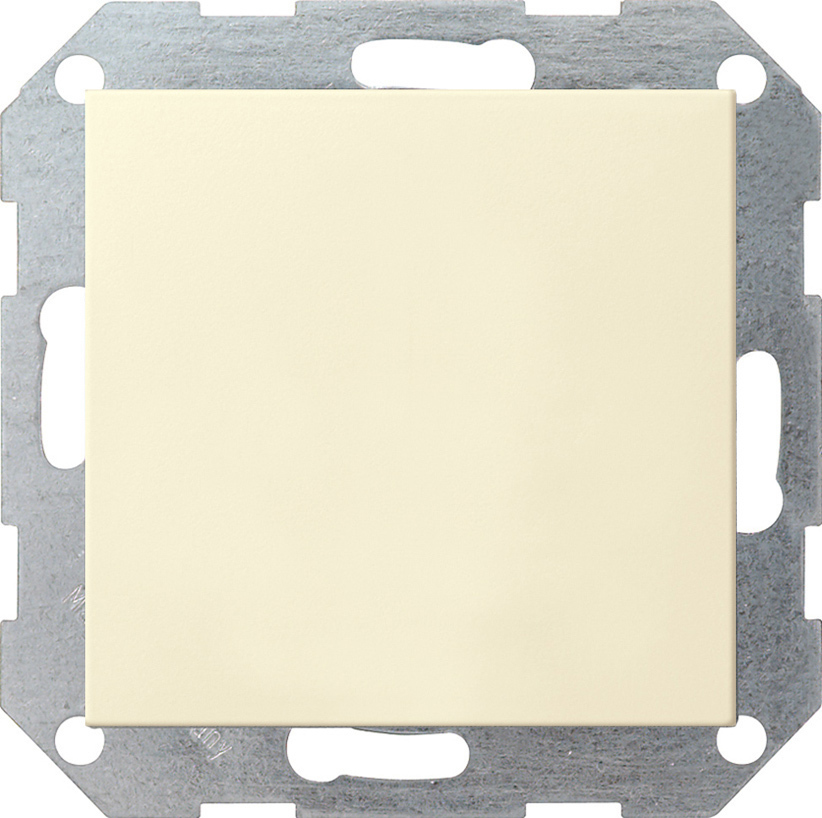

KNX Objektregler mit Tasterschnittstelle 4fach System 55 Cremewei§ gl_nzend Die Stetigregler Unterputz und die Objektregler vereinen die Funktionen eines KNX Busankopplers, eines Einzelraum-Temperaturreglers mit Sollwertvorgabe und die eines Bin_reingangs. Merkmale: An den Bin_reingang k_nnen vier potenzialfreie Kontakte angeschlossen werden. Der Eingang 1 kann zum Anschluss eines FernfŸhlers fŸr die Temperaturmessung im Fu§boden benutzt werden. Zwei Eing_nge sind als Ausg_nge (max. 0,8 mA) parametrierbar. Die Reglerfunktion dient zur Einzelraum-Temperaturregelung. Der Regler erfasst mit einem internen bzw. externen TemperaturfŸhler die aktuelle Raumtemperatur und verarbeitet diese mit einem einstellbaren Temperatursollwert zu einer Stellgr_§e. Es k_nnen damit Stellantriebe mit stetigem Stellsignal als auch mit schaltendem Stellsignal angesteuert werden. Regler: 5 Betriebsarten: Komfort, Stand-by, Nacht, Frost- bzw. Hitzeschutz und Reglersperre (z. B. Taupunkt-Betrieb). Heiz- KŸhlfunktionen: Heizen, KŸhlen, Heizen und KŸhlen, Grund- und Zusatzheizen, Grund- und ZusatzkŸhlen. Voreingestellte Regelparameter fŸr g_ngige Heiz- bzw. KŸhlk_rper. Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar. Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden ge_ffnet). Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) und schaltende 2-Punkt-Regelung (Ein Aus). Temperaturerfassung Ÿber einen internen und oder externen FŸhler (Mittelwertbildung fŸr gro§e R_ume). Eing_nge: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eing_ngen. Sperrobjekt zum Sperren einzelner Eing_nge. Verhalten bei Busspannungswiederkehr fŸr jeden Eingang separat parametrierbar. Telegrammratenbegrenzung. Funktion Schalten: zwei unabh_ngige Schaltobjekte fŸr jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabh_ngig einstellbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Einfl_chen- und Zweifl_chenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegramm-Wiederholung und Stopp-Telegramm senden m_glich. Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar. Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schlie§er, Taster als …ffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster Ÿber langen Tastendruck fŸr Wertgeber m_glich, Lichtszenennebenstelle mit bzw. ohne Speicherfunktion. Funktion TemperaturfŸhler: Ein Kanal der Tasterschnittstelle kann als externer TemperaturfŸhler fŸr den Raumtemperaturregler genutzt werden. Ausg_nge: Unabh_ngiges Schalten der max. zwei Ausg_nge. Hinweise : Es ist kein separater Busankoppler notwendig. Bei Anschluss der externen Eing_nge wird die Verwendung einer Schalterklemmdose empfohlen. Der Objektregler besitzt keine Bedien- oder Anzeigeelemente.KNX object cont.btn I F 4g Sys55 CW KNX object controller with button interface, 4-gang System 55 cream white glossy The flush-mounted continuous controllers and the object controllers combine the functions of a KNX bus coupler, a single-room temperature controller with specified setpoint value, and a binary input. Features: - Four zero-voltage contacts can be connected to the binary input. - Input 1 can be used to connect a remote sensor for the temperature measurement in the floor. - Two inputs can be configured as outputs (max. 0.8 mA) - The control function is used for single-room temperature control. The controller detects the current room temperature with an internal or external temperature sensor and computes an adjustment size using it and an adjustable temperature setpoint value. Valve drives can be controlled with a constant adjustment signal or with a switching adjustment signal here. Controller: - 5 operating modes: Komfort, standby, night, frost or heat protection, and controller lock-out (e.g. dew-point mode). - Heating cooling functions: Heating, cooling, heating and cooling, basic and additional heating, basic and additional cooling. - Preset control parameters for common radiators or cooling units. - Controller deactivatable (dewpoint operation) or controller or operation of the controller can be blocked. - Valve protection function (valve is opened cyclically every 24 hours). - Control types: Continuous PI control, switching PI control (PWM), and switching 2-point control (on off) - Temperature detection via an internal and or external sensor (average value calculation for large areas). Inputs: - Free assignment of the functions switching, dimming, blind and value transmitter to the inputs. - Blocker for blocking individual inputs. - Behaviour upon bus voltage recovery can be configured separately for each input. - Telegram rate limit. - Switching function: two independent switching objects are available for each existing input and can be enabled individually, command for leading and trailing edge can be set independently (ON, OFF, CHANGE, no reaction). - Dimming function: single-surface and double-surface operation, time between dimming and switching, and dim-step size can be set, telegram repetition and stop telegram transmission possible. - Blind function: Command can be set with rising edge (no function, UP, DOWN, CHANGE), operating concept can be configured (Step - Move - Step or Move - Step), time between short and long-term operation can be set, slat adjustment time can be set. - Value transmitter and light scene auxiliary unit function: edge (button as NO contact, button as NC contact, switch) and value with edge can be configured, value adjustment by pressing and holding a button for value transmitters possible, light scene auxiliary unit with without memory function. - Temperature sensor function: One channel of the button interface can be used as an external temperature sensor for the room temperature controller. Outputs: - Independent switching of a maximum of 2 outputs. Notes : - No separate bus coupler is required. - The use of a switch terminal box for connection of the external inputs is recommended. - The object controller has no operating or display elements.
