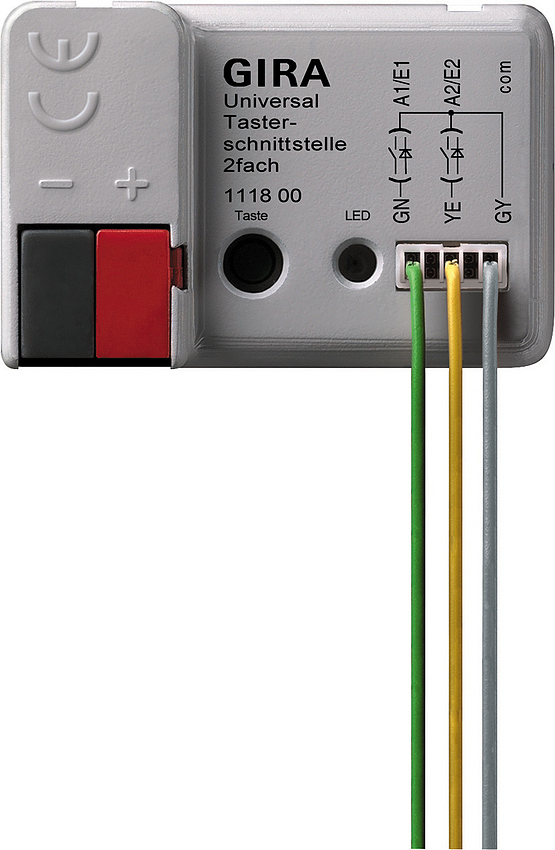

KNX Universal-Tasterschnittstelle 2fach Unterputz-Bin_reing_nge, einsetzbar in tiefe Ger_tedose (60 mm tief) hinter einem konventionellen Schalter Taster, zum Anschluss potenzialfreier Kontakte. Die Schaltvorg_nge potenzialfreier Kontakte werden in KNX Telegramme umgesetzt. Die Eing_nge k_nnen dabei unabh_ngig voneinander verschiedenen Funktionen zugeordnet oder gesperrt werden. Die Eing_nge sind als Ausg_nge (max. 2 mA) parametrierbar. Merkmale: Sperrobjekt zum Sperren einzelner Eing_nge. Verhalten bei Busspannungswiederkehr fŸr jeden Eingang separat parametrierbar. Telegrammratenbegrenzung. Zwei unabh_ngige Schaltobjekte fŸr jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabh_ngig einstellbar (EIN, AUS, UM, keine Reaktion), zyklisches Senden der Schaltobjekte in Abh_ngigkeit der Flanke oder in Abh_ngigkeit des Objektwerts w_hlbar. Einfl_chen- und Zweifl_chenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden m_glich. Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar. Funktion Wertgeber und Lichtszenennebenstelle:: Flanke (Taster als Schlie§er, Taster als …ffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster Ÿber langen Tastendruck fŸr Wertgeber m_glich, Lichtszenennebenstelle mit Speicherfunktion auch Speicherung der Szene ohne vorherigen Abruf m_glich. Funktion Temperaturwertgeber und Helligkeitswertgeber:: Flanke und Wert parametrierbar, Wertverstellung bei Taster Ÿber langen Tastendruck m_glich. Funktion Impulsz_hler:: Flanke zur Impulsz_hlung und Intervallzeit zur Z_hlerstandsŸbertragung parametrierbar, Flanke des Synchronsignals zur RŸcksetzung des Zahlerstands und Schalttelegramm bei Eintreffen des Synchronsignals einstellbar. Funktion Schaltz_hler:: Flanke zur Z_hlung der Signale am Eingang und maximaler Z_hlerstand w_hlbar, Schrittweite zur Z_hlerstandsausgabe und Telegramm bei Erreichen des maximalen Z_hlerstands parametrierbar. Funktion als Schaltausgang:: Verhalten bei Busspannungsausfall und Wiederkehr, Ein- bzw. Ausschaltverz_gerung oder Zeitschaltfunktion, Ausgang Takten (Blinken einer LED). Unterputz-Bin_reingang 2fach. Die zwei Eing_nge k_nnen unabh_ngig voneinander verschiedenen Funktionen zugeordnet oder gesperrt werden. Beide Eing_nge sind als Ausg_nge (max. 2 mA) parametrierbar. Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den beiden Eing_ngen bzw. Impulsz_hler und Schaltz_hler.Uni.btn I F 2g KNX KNX universal button interface, 2-gang Flush-mounted binary inputs, can be used in deep device box (60 mm deep) behind a conventional switch push button, for connection of zero-voltage contacts. The switching operations of zero-voltage contacts are converted into KNX telegrams. The inputs can be assigned various functions or blocked independently of each other in the process. The inputs can be parameterised as outputs (max. 2 mA). Features: - Blocker for blocking individual inputs. - Behaviour upon bus voltage recovery can be configured separately for each input. - Telegram rate limit. - Two independent switching objects are available for each input and can be released individually, command for leading and trailing edge can be set independently (ON, OFF, CHANGE, no reaction), cyclical transmission of the switching object depending on the edge or depending on the object value can be selected. - Single-surface and double-surface operation, time between dimming and switching, and dim-step size can be set, telegram repetition, and stop telegram transmission possible. - Command can be set with rising edge (no function, UP, DOWN, CHANGE), operating concept can be configured (Step - Move - Step or Move - Step), time between short and long-term operation can be set, slat adjustment time can be set. Value transmitter and light scene auxiliary unit function:: - edge (button as NO contact, button as NC contact, switch) and value with edge can be configured, value adjustment with button by pressing and holding button for value transmitters possible, light scene auxiliary unit with memory function and saving of the scene without previously calling up is possible. Temperature value transmitter and brightness value transmitter function:: - edge and value configurable, value adjustment with push button is possible by pressing and holding button. Pulse counter function:: - edge for pulse counting and interval time for meter reading transfer can be configured, edge of the synchronisation signal for resetting the meter reading and switching telegram when synchronisation signal arrives can be set. Function of switching counter:: - edge for counting the signals at the input and maximum meter reading selectable, increment for the counter reading output and telegram when the maximum meter reading is reached can be parameterised. Function as switching output:: - Behaviour in case of bus failure and return, switch-on off delay or time switch function, output clocking (flashing of an LED). - 2-gang flush-mounted binary input The two inputs can be assigned various functions or blocked independently of each other in the process. Both inputs can be configured as outputs (max. 2 mA). - Free assignment of the functions switching, dimming, blind and value transmitter to both inputs or pulse counters and switching counters.
