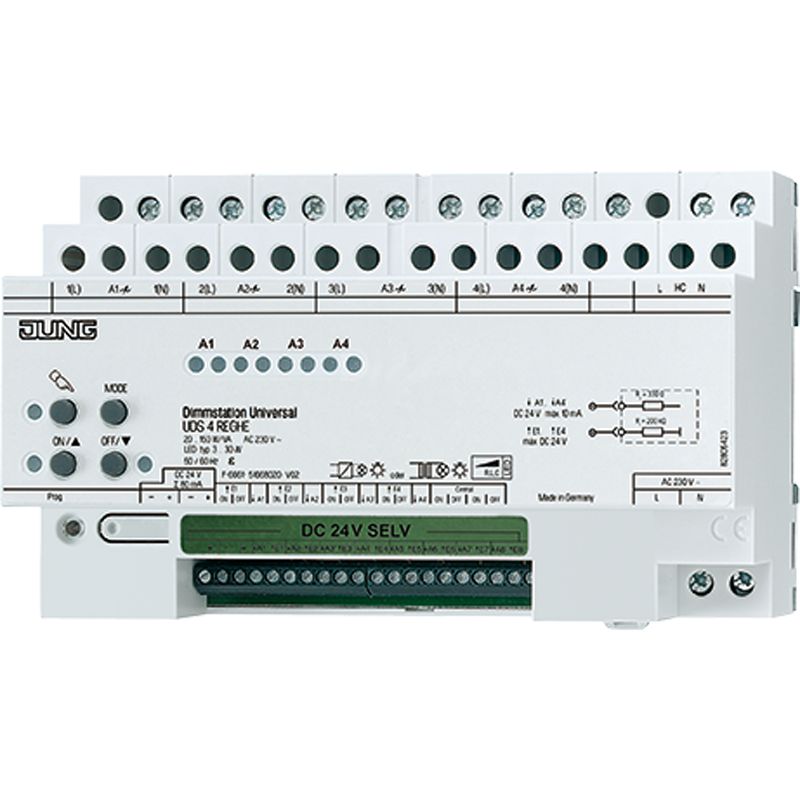

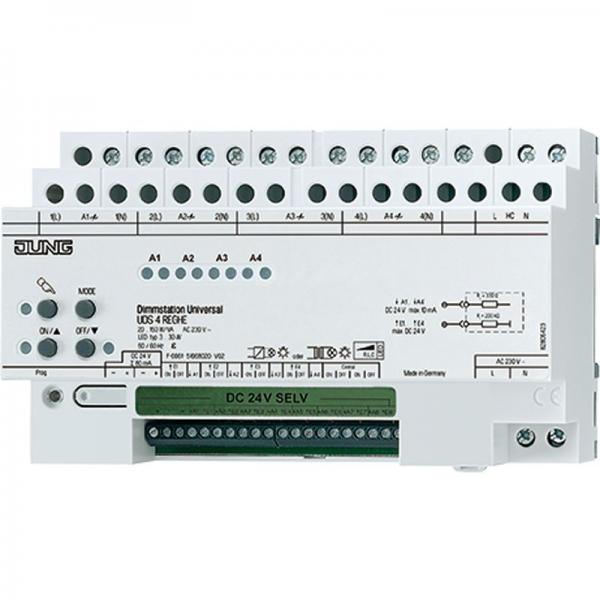

Jung LED-Universal-Dimmstation 4fach UDS4REGHE

REG-Gehäuse 8 T Bestimmungsgemäßer Gebrauc Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampe Geeignet für Mischlast bis zur angegebenen Gesamtleistun Am selben Lastausgang kein Mischlastbetrieb von elektronischen und induktiven Trafo Bedienung mittels Sensormodulen, Tastsensor-Modulen, Tastsensoren 24 V, Tastsensor-Modulen 24 V oder unbeleuchteten Installationstaster Einbau in Unterverteiler auf Hutschiene nach DIN EN 60 71 Betrieb des Geräts mit Universal-Leistungszusätzen in Kombination mit elektronischen Trafos ist nicht möglich! Zur Leistungserweiterung beim Betrieb elektronischer Trafos Tronic-Leistungszusätze verwenden Produkteigenschafte Tastenfeld zur Bedienung der Dimmstatio Ansteuerausgänge A1’ ... A4’ zur Ansteuerung von Rückmelde-LED an den Bedienstelle Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunde Elektronischer Übertemperaturschut Einschalthelligkeit für jeden Lastausgang separat einstellba Einschalthelligkeit wird dauerhaft gespeicher Lampenschonendes Einschalten durch Softstar Ausschalten mit Abdimmfunktio Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglic Leistungserweiterung durch Leistungszusätz Anschluss für Hotelcardschalte Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgäng Parallelschalten von zwei Dimmstationen oder einer Dimmstation und einer Relaisstatio Automatische Einstellung des zur Last passenden Dimmprinzip Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230  ? Funktion Hotelcardschalte In Kombination mit einem Hotelcardschalter (Art.-Nr.: .. CARD ..) wird nach dem Einlegen der Hotelcard das Licht auf Einschalthelligkeit eingeschaltet. Nach dem Entnehmen der Hotelcard bleibt eingeschaltetes Licht noch für ca. 1 Minute eingeschaltet und die Dimmstation kann bedient werden. Nach Ablauf der Zeit wird das Licht innerhalb einer einstellbaren Zeit von ca. 30 Sekunden - 3 Minuten dunkler bis auf Minimalhelligkeit gedimmt und dann ausgeschaltet. Die Dimmstation kann dann erst wieder nach Einlegen der Hotelcard bedient werden Nennspannung: AC 230/240 V ~, 50/60 H Verlustleistung: max. 20  Standby-Leistung: max. 2  Klemmen -,  Steuerspannung: DC 24 V SEL Strombelastbarkeit: S 80 m Länge Steuerleitung: max. 100 Anzahl Bedienstelle Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachte Schalteingänge E1ON/OFF ... E4ON/OF Steuerspannung: DC 24 V SEL Widerstand Ri: 200 k? Ansteuerausgänge A1' ... A4 Steuerspannung: DC 24 V SEL Strombelastbarkeit: 10 m Widerstand Ra: 330 ? Netz / Lastausgänge / Hotelcardschalte Anschlussart: Schraubklemme eindrähtig: 1 x 1,5 ... 4 mm feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm Anschluss Schalteingänge / Ansteuerausgänge / Bedienstelle Anschlussart: Schraubklemme eindrähtig: 1,5 mm? feindrähtig ohne Aderendhülse: 1 mm? feindrähtig mit Aderendhülse: 0,75 mm? Lastausgänge A1 ... A Kontaktart: ? Länge Lastleitung pro Kanal: max. 100 Anschlussleistung pro Kana Glühlampen: 20 ... 150 HV-Halogenlampen: 20 ... 150 Elektronische Trafos: 20 ... 150 Induktive Trafos: 20 ... 150 V HV-LED-Lampen dimmbar: typ. 3 ... 30 Kompaktleuchtstofflampen dimmbar: typ. 3 ... 30 Ohmsch-kapazitiv: 20 ... 150 Ohmsch-induktiv: 20 ... 150 V Kapazitiv-induktiv: nicht zulässi Leistungsreduzierung pro 5 °C Überschreitung von 45 °C: -15 Parallelgeschaltete Lastausgänge jeweils nur bis 80 % auslasten Einbaubreite: 144 mm (8 TE)
